【威爾頓氣動泵】耐腐蝕氣動隔膜泵P1/KKPPP/TNU/TF/KTV

品名：威爾頓氣動隔膜泵

型號：P1/KKPPP/TNU/TF/KTV
接液部和外壓板材質：聚偏氟乙烯，空氣腔：聚丙烯，中間體：聚丙烯，隔膜材質：特氟隆帶氯丁橡膠背膜（白色）

閥球：特氟隆（白色）

技術參數
介質進口尺寸：1/2” (13 mm)
介質出口尺寸：1/2” (13 mm)
空氣進口尺寸：1/4” (6 mm)
可通過的大固體顆粒直徑：1/16” (1.6 mm)
大吸程：干吸 5.2 m (17.0’)，濕吸 9.8 m (32.0’)
大流量：53.4 lpm (14.1 gpm)
大出口壓力：8.6 Bar (125 psig)

威爾頓P1系列氣動隔膜泵

P1 - 13 mm (1/2")

規格

接液部材質 運輸重量

聚丙烯...................................4 kg (9 lbs)

聚偏氟乙烯...........................5 kg (11 lbs)

特氟隆....................................6 kg (12 lbs)

彈性體材質

丁腈橡膠、三元橡膠、Saniflex 、聚亞胺酯、特氟隆PTFE、氟化橡膠、Wil-FlexTM

非接液部材質

中間部．．．．．．．．．．．．．．．．聚丙烯、乙縮醛

空氣閥．．．．．．．．．．．．．．．．聚丙烯

性能參數

介質進口尺寸...............................1/2” (13 mm)

介質出口尺寸...............................1/2” (13 mm)

空氣進口尺寸...............................1/4” (6 mm)

大出口壓力...........................8.6 Bar (125 psig)

可通過得大固體顆粒直徑.......1/16” (1.6 mm)

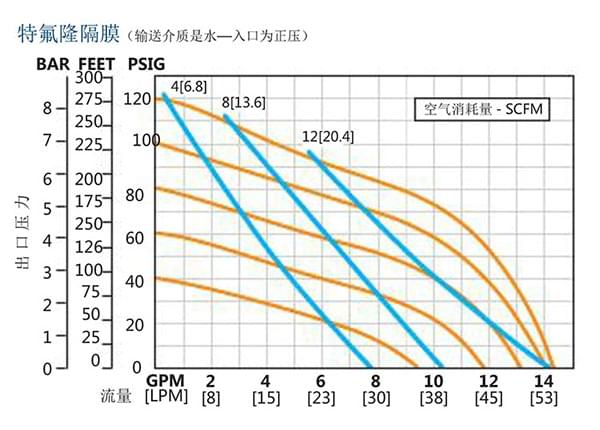

大流量

橡膠/熱塑性化合物...................56.8 lpm (15.0 gpm)

特氟隆PTFE..........................53.4 lpm ( 14.1 gpm)

大吸程

橡膠/熱塑性化合物．．．．．．．．．．干吸 6.1 m (20.0’)，濕吸 9.8 m (32.0’)

特氟隆PTFE．．．．．．．．．．．干吸  5.2 m (17.0’)，濕吸 9.8 m (32.0’)

【威爾頓氣動泵】耐腐蝕氣動隔膜泵P1/KKPPP/TNU/TF/KTV優點

• 無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M

• 可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質


• 無動密封，不污染物料，低剪切力，不易破壞物料結構


• 可潛水，可移動，搬運方便，可作移動式泵使用


• 無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低


• 可通過改變氣量而改變輸送速度


• 可通過改變壓力而改變輸送高度


• 可輸送高稠，高粘度的液體介質


• 可隨時開關出口，不怕堵塞


• 壓力自動平衡（無須泄壓閥）

1.適用化工行業中高、中、低各種粘度各種酸、堿及腐蝕性流體，苯，酮和酯類等各種溶劑的輸送。由于用壓縮空氣作動力，流量、壓力調整范圍寬；

2.適用于易燃易爆環境各種流體的輸送，因為氣動隔膜泵在工作中不用電不產生電火花，不產生和積累熱量；

3.適用于精細化工中各種貴重液體，高危害性，高腐蝕性等危險物料的輸送，因為氣動隔膜泵無動密封結構，與外界隔開，無物料泄漏；

4.適用于惡劣工作條件如油田，礦山，建筑工地的含固體顆粒的廢水，無堵塞，無過載，無漏電之憂；
5.適用于作為輕便可移動場合下各種物料的輸送，無需地基.占地小，安裝簡便經濟；
6.適用于要求高純、高潔凈物料的輸送，因為氣動隔膜泵無需潤滑，沒有潤滑劑污染物料之憂。如在醫藥中間體及產品，實驗室藥劑等的輸送；

7.適用于化學性質不穩定的流體輸送，因為氣動隔膜泵對物料的剪切力低，不破壞物料結構，如輸送感光材料，絮凝體，結晶液；

8.具有自動批量泵送和計量功能；
9.適用于作為板框、廂式壓濾機的進料泵；

10.廣泛應用于造船廠，T系列船用氣動隔膜泵，用于輸送污水污油，因為氣動隔膜泵具有較強的自吸能力和輸送一定粘度的物料，自吸高度可達7米；

11、由于氣動隔膜泵可能通過一定的顆粒，可以空轉自吸、防爆等特點，廣泛應用于煤礦井下，用來輸送污水。
