明渠流量計常用巴歇爾槽（馬歇爾槽Parshall）尺寸

作者：程炎發布時間：2020-04-03 15:44:09 聯系電話：18217136419 瀏覽次數：9491

材質

8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。流量越大，相應增加壁厚。

注意事項

內部尺寸準確。內表面光滑、平整。

j的尺寸與渠道安裝有關，請用戶根據現場情況而定。

巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）

巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。


序號	流量范圍（噸/小時）		適用渠道mm	水位范圍（mm）		臨界淹沒度%
序號	Q（min）	Q（max）	>寬×高	h（min）	h（max）	臨界淹沒度%
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6
7	16.2	2268.0	>1200×1200	30	750	0.6
8	45.0	3060.0	>1400×1200	50	750	0.6

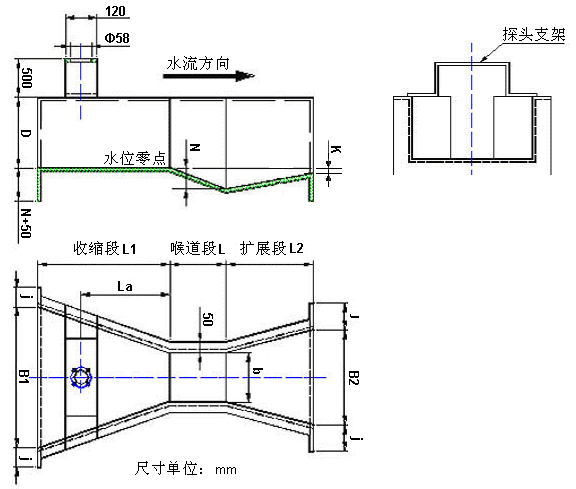

常用型號規格明渠流量計安裝尺寸（單位：mm）

序號

喉道段

收縮段

擴散段

墻高

流量參數

167

356

237

203

230

217

1.550

114

214

406

271

135

254

260

435

1.550

152

259

457

305

178

305

460

638

1.550

152

305

114

400

610

407

394

610

1372

1.540

228

305

114

575

864

576

381

457

770

1927

1.530

300

600

230

780

1350

902

600

920

800

2444

1.521

450

600

230

840

1425

948

750

920

950

3737

1.537

600

230

1020

1500

1000

900

920

950

5051

1.548
