■ APURE智能電磁流量計

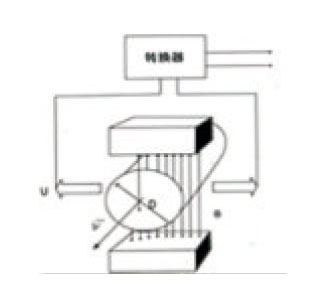

APURE電磁流量計測量原理是基于法拉第電磁感應定律流量計的測量管是一內襯絕緣材料的非導磁合金短管，兩支電極沿管徑方向穿通管壁固定在測量管上，其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場，此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送轉換器，轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

式中k，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q,這是電磁流量計的基本工作原理。

由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。

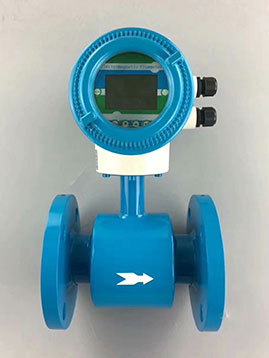

一體式

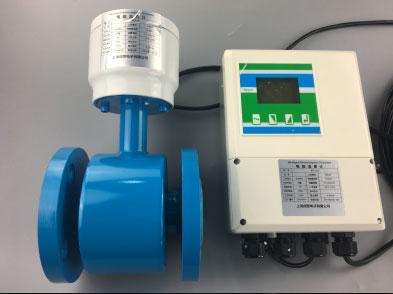

分體式

■【一體式電磁流量計】電磁流量計APURE產品特點

u管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

u測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

u在現場可根據用戶實際需要在線修改量程。

u高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

u采用SMD器件和表面貼裝（SMT電路可靠性高）。

u采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

u全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1。

u超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好。

u內部具有三個積算器可分別顯示正向累積量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。

u具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

u使用方便安裝后只需接上電源即可使用。瞬時累積流量直接中文顯示于液晶屏上下兩排。

■【一體式電磁流量計】電磁流量計APURE技術參數

■ 一體式電磁流量計應用場合

由于電磁流量計有其獨特的優點，因此被廣泛用于化工化纖、食品、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰漿、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黒液、綠液等電導液體介質的體積流量。

■【一體式電磁流量計】電磁流量計APURE常見介質電導率表

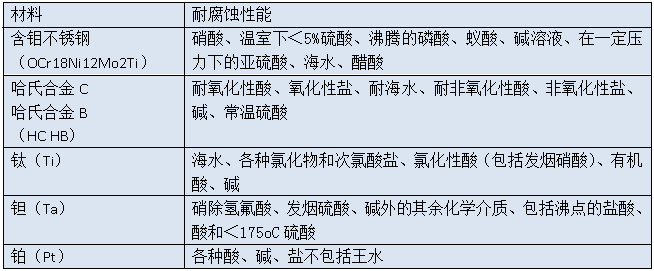

■【一體式電磁流量計】電磁流量計APURE電極、接地環材料的選擇

應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗

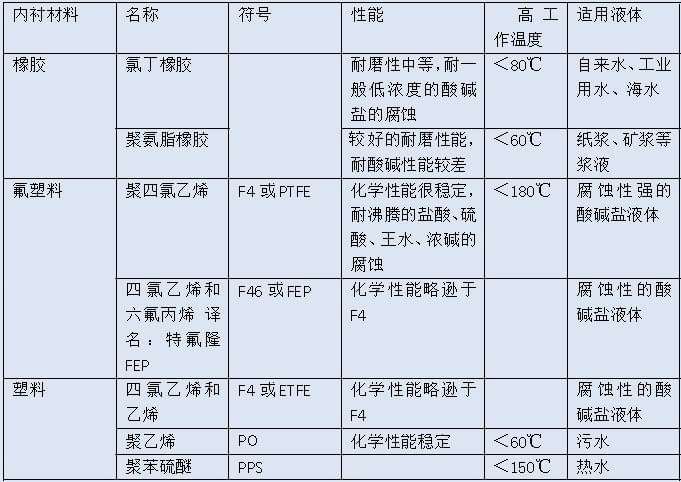

■【一體式電磁流量計】電磁流量計APURE襯里材料選擇說明

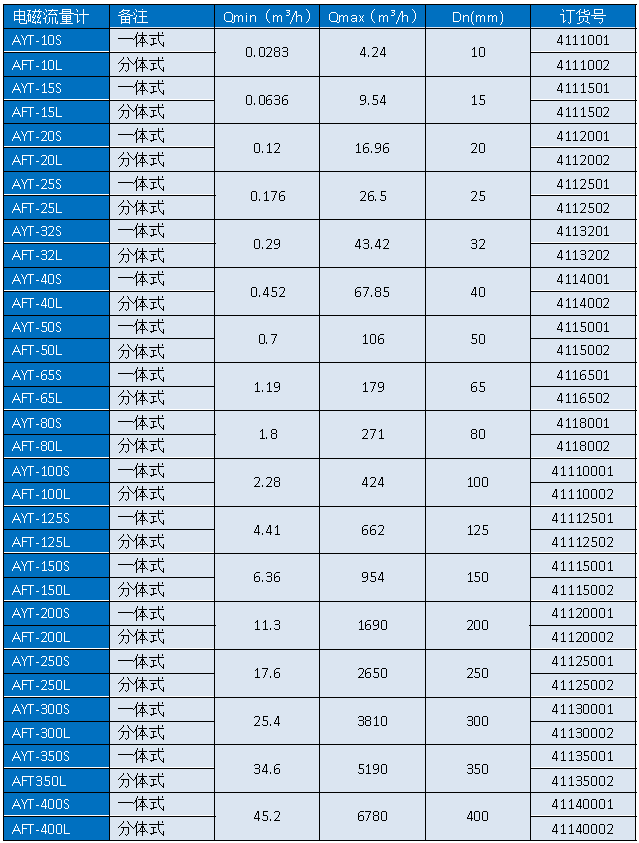

 ■【一體式電磁流量計】電磁流量計APURE電磁流量計選型表

▲ 備注：以上標配20米線纜,RS485通訊可選（提供通訊協議）  液晶顯示聚四氟乙烯襯里（DN6～DN65）,橡膠襯里（大于DN65），316L電極，一體型，不帶接地環（測試管道為金屬管），可以帶RS232通訊。法蘭安裝，公稱壓力為1.6MPA。

其他情況及技術要求請訂購前與公司相關技術人員確認。
