233.50系列表的表圓外徑有：63mm,100mm,160mm,該款為233.50.100，即100mm表圓外徑。

波登管壓力表 不銹鋼 型號233.50.100

應用

針對有動態壓力載荷和振動載荷情況殼體充液。

適用于于有耐震等要求較高的工藝流程中(介質的腐蝕性很強以及周圍環境腐蝕性也很強的場所)測量各種氣體及液體介質的壓力。

針對過程控制工業，化工，石油化工，發電站，礦山，地面上工程，環境保護，機械制造和一般性的機械設備建造。

功能特性

很強的抗負荷變換能力及抗震動抗沖擊能力

全不銹鋼結構

顯示范圍至0...160MPa

描述

制造結構：EN 837-1

表圓直徑mm：63,100和160

精度等級：63mm：1.6；100,160mm：1.0

壓力范圍：

表圓直徑63mm：0...0.1至0...100MPa

表圓直徑100mm：0...0.06至0...100MPa

表圓直徑160mm：0...0.06至0...160MPa

或所有其他同等負壓量程或正壓和負壓聯程

1）233.50型

壓力承載性能

表圓直徑63mm：靜壓：3/4x滿量程

    動壓：2/3x滿量程

    瞬時壓力：滿量程

表圓直徑100,160mm：靜壓：滿量程

   動壓：0.9x滿量程

   瞬時壓力：1.3x滿量程

容許使用溫度

環境溫度：-40...+60℃（表殼不充液的情況）

                 -20...+60℃（表殼充甘油的情況）

介質溫度：高+200℃（表殼不充液的情況）

                 高+100℃（表殼充液的情況）

溫度性能：當測量系統的溫度在參考溫度（+20℃）附近波動時，大變化為量程的±0.4%/10K

防護等級：IP65符合EN 60529 / lEC 60529標準

標準型結構

過程連接接口

316L不銹鋼(表圓63:1.4571)

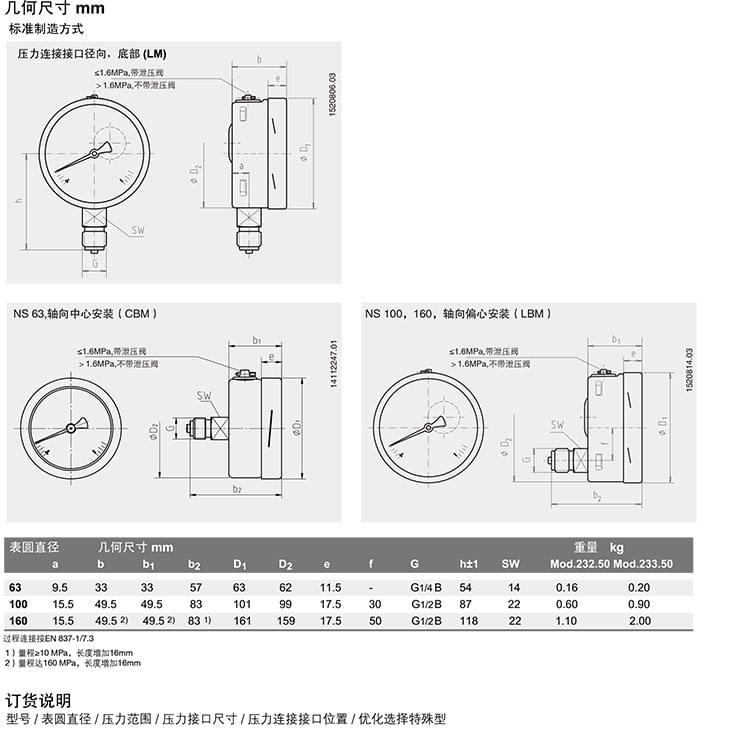

徑向(LM)或軸向偏心安裝(LBM),表圓63軸向中心安裝(CBM)

表圓直徑63:G ? B (公螺母), 14 mm 凸臺

表圓直徑100，160:G ? B, 22 mm 凸臺

壓力元件

316L不銹鋼

C型或螺旋型

傳動機芯

不銹鋼

表盤

鋁，白底黑字刻度

表圓直徑63mm時帶有指針阻止柱

指針

鋁，黑色

表殼

CrNi-不銹鋼，殼體上面12點的位置(表圓直徑63)帶有泄壓孔和(表圓直徑為100和160 mm時)泄壓孔在殼體背后，壓力范圍≤0...1.6MPa時可以通過泄壓閥來平衡內部壓力。

表玻璃：

多層安全玻璃（NS63：有機塑料）

環：

卡口環，不銹鋼

填充的液體（型號233.50）：

甘油99.7%

（量程≤0...0.25MPa，使用86.5%甘油）

優化選擇特殊型

其他過程連接

密封圈（910.17型，參見數據資料AC 09.08）

化學密封直接安裝請看化學密封簡易樣本

蒙乃爾測量系統（26x.50型，不適合表圓直徑160軸向安裝接口）

表面或面板安裝法蘭，不銹鋼

面板安裝法蘭，拋光不銹鋼

三角凸邊，不銹鋼，拋光，帶安裝支架

環境溫度-40℃：硅油充液

NS 100和160型帶限位顯示器，參見數據資料SP 09.03

電接點壓力表，PGS23.1x0型，參見數據資料PV 22.02

帶電信號輸出的壓力表PGT23.100/160型，參見數據資料PV 12.04

特殊制造方式

用于氨氣裝置(表圓直徑100和160 mm)

對于制冷劑R717(NH3)帶有溫度標度℃

壓力范圍:-0.1...0...1.5 MPa或-0.1...0...2.6 MPa
